마크포지드 항공우주 활용사례④_드릴 템플릿 제작


드릴 템플릿은 다양한 산업의 제조환경에서 사용되는 일반적인 도구이며

특히 항공우주 도구에서 자주 사용됩니다. (항공기에 장착되는 모든 유형의 패스너 또는 로케이터와 같은 곳에 반복적으로 구멍을 드릴링 할 때 사용)

3D프린팅 드릴 템플릿은 반복적인 구멍패턴을 드릴링해야하는 경우

또는 CNC 기계에 비해 드릴링을 해야하는 제품이 너무 큰 경우 등

번거로운 작업 작업을 훨씬 간단하게 만들어 줍니다.


드릴링 작업을 수작업으로 수행해야 하는 경우 프로세스를 단순화하고

반복 가능하게 만들기 위해 맞춤형 툴링을 개발해야 합니다.

드릴 템플릿 도구를 사용하면 매번 정확한 위치를 찾은 뒤 구멍을 뚫는 번거로운 드릴 작업을 간단하게 진행할 수 있는 것은 물론 상당한 비용과 시간을 절감할 수 있습니다.


드릴 템플릿은 3D프린팅 전 마크포지드의 적층 제조 소프트웨어인 Eiger를 통해 경로를

확인하고 연속 탄소 섬유로 레이어를 선택적으로 더욱 강화 시킬 수 있습니다.


3D 프린팅된 드릴 템플릿은 쉽고 빠르게 손으로 후처리 진행이 가능합니다.


드릴부싱 : 빨간 박스 안 톱니모양

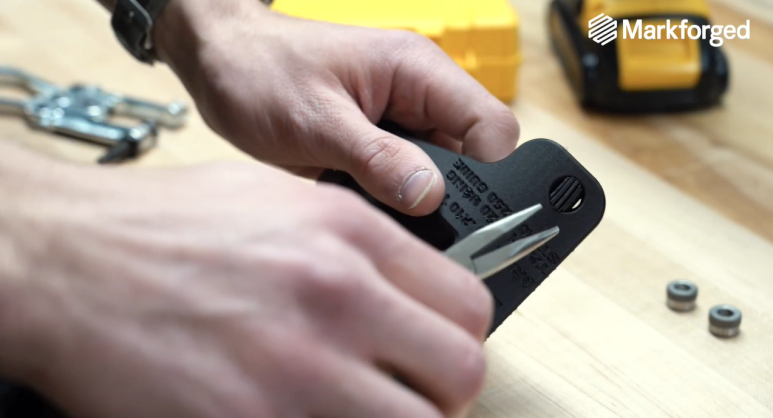

마지막으로 톱니모양의 드릴부싱을 드릴 템플릿에 삽입해줍니다. ​ ※드릴부싱 :

재료의 정확한 위치에 구멍을 절삭하기 위하여 트위스트 드릴을 안내하여 주는 부싱. 고강도의 금속으로 제작되어 드릴로 발생하는 마모를 방지한다.


드릴부싱은 기존의 전통적인 방식 및 외주제작으로 제작할 경우 약3주정도의 리드타임이

발생하지만 마크포지드 Metal X 프린터를 통하면 최대 3일이면 완성할 수 있습니다.

이렇게 완성된 드릴 템플릿은 현장에서 바로 프린팅 된 제품을 테스트 해 볼 수 있습니다.
