[샤이닝 3D 활용사례] FreeScan UE Pro2 3D스캐너를 통해 ‘금형 검사 효율 향상’

안녕하세요! (주)제이엔텍입니다.

해당 게시물에서는 샤이닝 3D 스캐너의 FreeScan UE Pro 3D스캐너를 통해

'금형 검사 효율을 향상시키고 더욱 빠르고 정확한 품질 관리를 실현'한 사례를 소개합니다.

고정밀 3D 스캐닝으로 더욱 빠르고 신뢰할 수 있는 금형 검사가 가능해졌습니다.

금형은 현대 제조의 기반이 되며 최종 제품의 품질과 성능을 결정하는 데 매우 중요한 역할을 합니다. 효율적인 검사 프로세스를 통해 금형의 치수 정확도를 확보하는 것은 제조업체가 제품 일관성을 유지하고 생산 위험을 줄이며 점점 더 까다로워지는 고객 요구 사항을 충족하는 데 필수적입니다. 제조업계의 경쟁이 심화됨에 따라 기업들은 측정 정확도를 향상시키고, 검사 주기를 단축하며, 전반적인 생산 효율성을 높일 수 있는 첨단 검사 기술을 모색하고 있습니다.

후이펑 기계 금형社에 대하여

후이펑 기계 금형 유한회사는 다양한 금속 금형, 풍력 발전용 목재 패턴, 중대형 펌프 금형 제조를 전문으로 합니다. 이 회사의 제품은 풍력 발전, 대형 선박, 자동차 엔진, 산업용 로봇 부품 등 주조 산업 전반에 걸쳐 널리 사용됩니다.

후이펑은 디지털 전환을 지원하고 제조 역량을 강화하기 위해 생산 및 품질 검사 프로세스를 지속적으로 개선하고 있습니다. 이들은 금형 합격률 및 치수 검사 효율을 향상시키기 위해 SHINING 3D의 FreeScan UE Pro2 무선 레이저 휴대용 3D 스캐너를 도입했습니다.

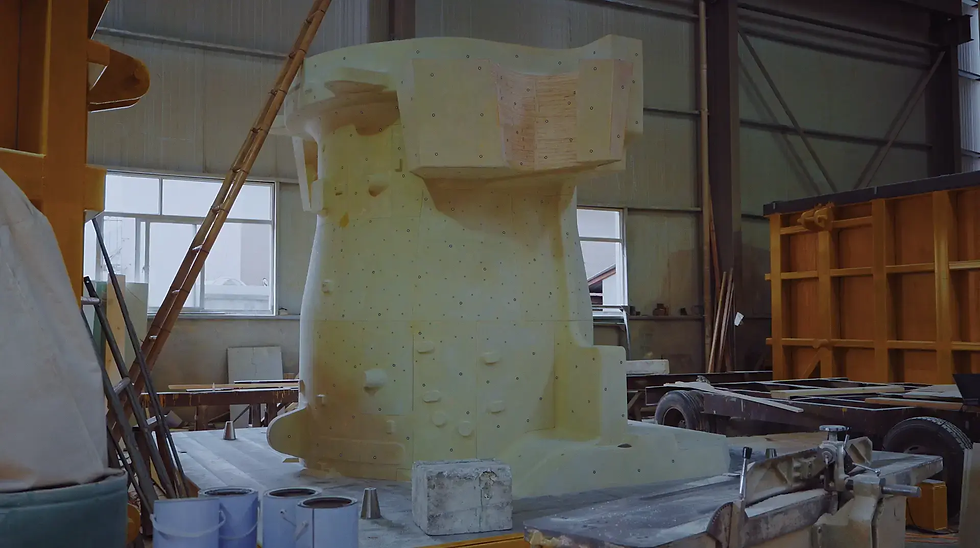

후이펑 기계 금형 공장 의 대형 금형

후이펑 기계 금형社가 FreeScan UE Pro2를 선택한 이유

금형 제조업체에게 있어 정확한 치수 검사는 금형이 납품 및 생산에 사용되기 전에 설계 요구 사항을 충족하는지 확인하는 핵심 단계입니다. 종합적인 평가와 기술 비교를 거쳐, 후이펑은 높은 정확도, 효율적인 스캔, 그리고 유연한 작동 기능을 모두 갖춘 FreeScan UE Pro2를 선택했습니다. 후이펑의 션 부사장에 따르면 , 해당 스캐너의 세 가지 주요 장점은 회사의 실제 검사 요구 사항과 매우 잘 부합하다고 말합니다.

금형 검사 효율성 향상의 세 가지 이점

• 유연한 현장 3D 스캐닝을 위한 무선 작동

기존 검사 방식은 케이블, 고정된 작업대, 복잡한 생산 환경 등의 제약을 받을 수 있습니다. 하지만 FreeScan UE Pro2는 무선 전송 기술을 채택하여 데이터 케이블이나 전원 연결에 구애받지 않고 스캔 작업을 수행할 수 있도록 합니다.

FreeScan UE Pro2로 나무 틀을 3D 스캔하기

이 무선 설계는 대형 금형 및 복잡한 작업장 환경을 검사할 때 더 큰 유연성을 제공합니다. 작업자는 작업 영역을 자유롭게 이동할 수 있어 검사 편의성, 효율성 및 안전성이 향상됩니다.

• 고속 레이저 스캐닝으로 더욱 빠른 데이터 수집

50 개의 교차 레이저 라인을 갖춘 FreeScan UE Pro2는 넓은 스캔 영역과 효율적인 3D 데이터 캡처 기능을 제공하며, 초당 최대 346만 포인트 의 속도 를 구현합니다. 고속 스캐닝 성능을 통해 제조업체는 금형의 표면 데이터를 신속하게 완벽하게 수집할 수 있어 검사 시간을 크게 단축하면서도 신뢰할 수 있는 측정 결과를 유지할 수 있습니다.

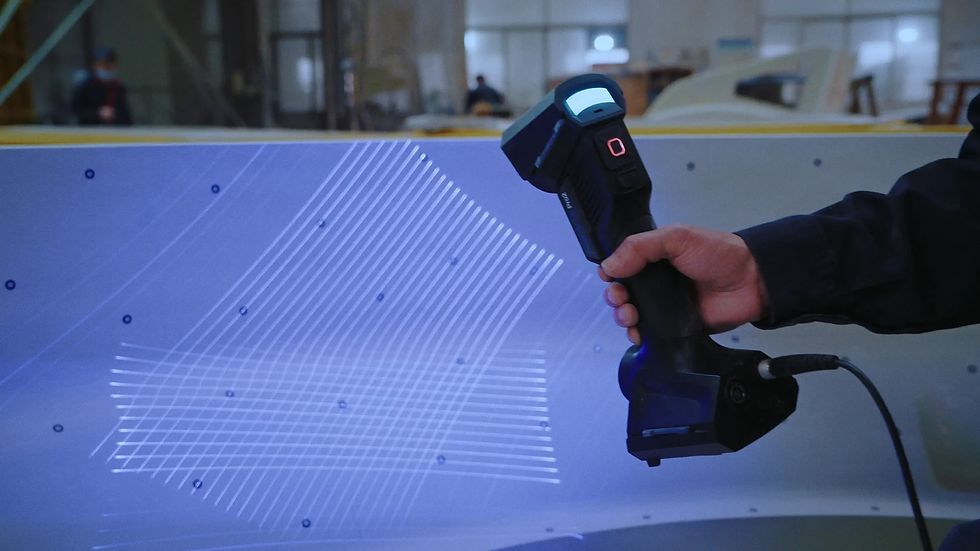

FreeScan UE Pro2의 파란색 레이저 라인

• 전문적인 지원을 통해 안정적인 장기 운영을 보장합니다.

산업 사용자에게는 안정적인 장비 성능과 기술 지원이 지속적인 생산에 필수적입니다. SHINING 3D는 운영 교육, 기술 컨설팅 및 애플리케이션 지원을 포함하는 포괄적인 서비스 시스템을 제공합니다. 이러한 전문적인 지원을 통해 후이펑 기계 금형 유한회사는 스캐너를 검사 워크플로에 신속하게 통합하고 일상적인 생산 과정에서 안정적인 운영을 보장할 수 있습니다.

고정밀 3D 측정을 통한 금형 검사 개선

후이펑은 금형 승인 공정에 FreeScan UE Pro2를 도입한 이후 검사 효율성, 측정 정확도 및 품질 관리 측면에서 상당한 개선을 이루었습니다. 검사 속도 측면에서 이 스캐너는 대형 부품의 빠른 데이터 수집을 가능하게 합니다. 예를 들어, 직경이 약 1.5미터인 원형 목재 금형을 측정할 때 FreeScan UE Pro2는 약 10분 만에 전체 3D 데이터 수집을 완료할 수 있어 검사 주기를 크게 단축하고 작업자의 작업 부담을 줄여줍니다.

1.5m 크기의 나무 틀(왼쪽)과 스캔 데이터

측정 정확도 측면에서 FreeScan UE Pro2는 최대 0.02mm의 정확도와 안정적인 반복성을 제공합니다. 캡처된 3D 스캔 데이터는 전문 검사 소프트웨어와 원활하게 통합되어 CAD 모델과 직접 비교할 수 있습니다.

디지털 편차 분석을 통해 엔지니어는 실제 금형과 원래 설계 간의 치수 차이를 신속하게 파악할 수 있습니다. 또한 이 시스템은 시각적 검사 보고서를 생성하여 측정 결과를 더욱 명확하고 쉽게 평가할 수 있도록 합니다.

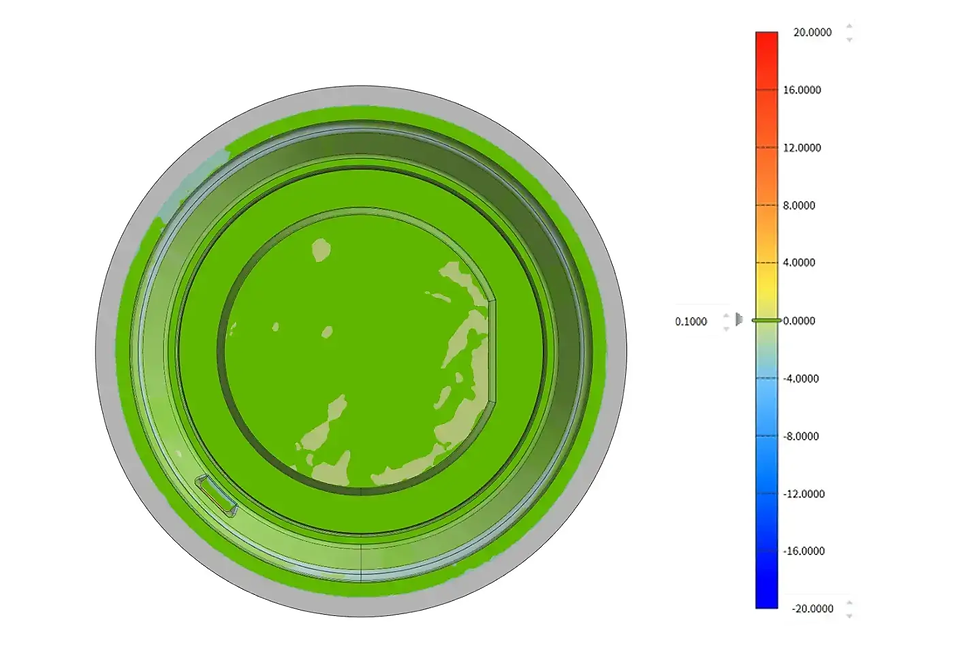

목재 금형의 검사 색상 지도

디지털 검사를 통해 더욱 강력한 금형 품질 관리 시스템 구축

후이펑은 FreeScan UE Pro2 산업용 3D 스캐너를 도입하여 금형 검사 공정을 업그레이드함으로써 측정 속도를 높이고 정확도를 향상시키며 작업 효율성을 개선했습니다. 향상된 검사 기능은 제품 합격률을 높이고, 재작업 및 불량 금형으로 인한 비용을 줄이며, 품질과 신뢰성에 대한 회사의 명성을 강화하는 데 도움이 됩니다.

현대 제조업에서 제품 품질은 핵심적인 경쟁 우위 요소이며, 첨단 측정 기술은 효과적인 품질 보증을 위한 필수적인 지원을 제공합니다.

샤이닝 3D는 산업용 3D 스캐닝 및 계측 솔루션 분야에서 지속적인 혁신을 통해 전 세계 제조 분야에 전문적인 고정밀 3D 스캐닝 기술을 제공하고 , 다양한 산업 분야의 제조업체들이 검사 효율성을 향상시키고, 품질 관리 프로세스를 최적화하며, 디지털 전환을 가속화할 수 있도록 지원하는 데 전념하고 있습니다 .

---

---
